国外电磁兼容性仿真发展概况及相关应用介绍

2018-11-01  来自: 上海海悦电子科技有限公司 浏览次数:410

计算机的飞速发展以及电磁场数值分析方法的不断进步,使得电磁兼容性仿真预测对军用装备产品设计的指导意义愈加明显。各种商用化软件的不断推出,更是加速了这一进程。在电子对抗、电磁兼容等领域,由于用户的迫切要求,出现了专门指导该领域专业设计的软件。美国、意大利、西班牙、俄罗斯、德国、英国、法国等世界国家的电磁兼容预测和分析技术已经形成一整套数字仿真和优化设计软件系统,而且一刻也没有停止过数值算法的完善和创新研究。

1、国外发展概况

电磁仿真技术中运用的主要计算电磁学方法大致可分为2 类:算法和高频近似方法。计算方法包括差分法(FDTD,FDFD)、有限元(FEM)、矩量法(MoM)以及基于矩量法的快速算法(如快速多极子FMM 和多层快速多极子MLFMA)等,其中,在解决电大目标电磁问题中zui有效的方法为多层快速多极子方法。高频方法一般可归作2 类:一类基于射线光学,包括几何光学(GO)、几何绕射理论(GTD)以及在GTD 基础上发展起来的一致性绕射理论(UTD)等;另一类基于波前光学,包括物理光学(PO)、物理绕射理论(PTD)、等效电磁流方法(MEC)以及增量长度绕射系数法(ILDC)等。PO 高频方法由于计算效率较高,对大目标的适应能力强,因此被广为采用。

基于这些方法,国外不仅形成了众多的预测仿真系统和软件,还建立了相应的EMC 数据库,可开展:

1)各种军用平台电磁兼容性设计,包括大型舰船平台的天线布置设计、舱室内EMC 设计、系统内EMC 分析、系统间EMC 分析等;

2)平台间EMC 分析,包括舰船编队的EMC 分析;

3)EMP(电磁脉冲)仿真、各种载体EMP 效应及适应性分析;

4)陆海空天电五维现代化战场电磁环境分析。

目前国外主要的商业软件主要如下:

1.1 EMC2000软件

该软件由法国某公司研制,采用的计算方法主要是MoM,FDTD,FVO(有限体积法),PO/GO,GTD,UTD,PTD,ECM(等效电流法),在算法上与Ship EDF基本相同(增加了FVO),两者的分析功能非常接近。据介绍,EMC2000 可以对雷电、静电、电磁脉冲对目标的冲击效应进行仿真分析,可对复杂介质进行时域分析,对孔缝耦合进行计算,但没有RCS 计算功能。

1.2 FEKO+Cable Mod软件

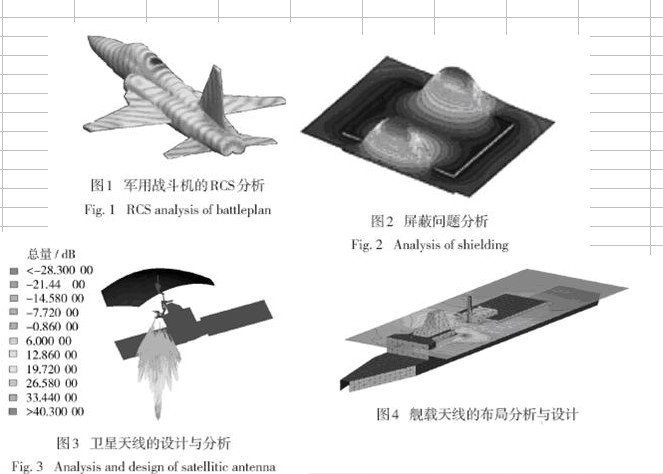

该软件由南非某公司研制,采用的数值算法主要是MoM,PO,UTD,FEM(有限元法)以及一些混合算法,在新版软件中增加了多层快速多极子算法(MLFMA),Cable Mod 功能和多种脉冲源(高斯、三角、双指数和斜波脉冲)的时域分析,可为飞机、舰船、卫星、、车辆等系统的全波电磁分析提供解决手段,包括电磁目标的散射分析(图1)、机箱的屏蔽效能分析(图2)、天线的设计与分析(图3)、多天线布局分析(图4)、系统的EMC/EMI 分析、介质实体的SAR 计算、微波器件的分析与设计、电缆束的耦合分析等。

国外电磁兼容性仿真发展概况

1.3 Ansoft-HFSS软件

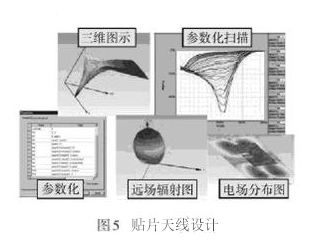

该软件由美国Ansoft公司研制,采用的主要算法是有限元法(FEM),主要应用于微波器件(如波导、耦合器、滤波器、隔离器、谐振腔)和微波天线设计(图5)中,可获得特征阻抗、传播常数、S 参数及电磁辐射场、天线方向图等参数和结果。该软件与FEKO  zui早进入中国市场,并在国内拥有 数量的用户。

国外电磁兼容性仿真发展概况

1.4 CST-SD 软件

德国CST 公司研制了基于有限积分技术(FIT,该技术类似于FDTD)的仿真软件CST-SD,主要用于高阶谐振结构的设计。它通过散射参数(S 参数)将复杂系统分离成更小的单元进行分析,具体应用范围主要是微波器件,包括耦合器、滤波器、平面结构电路、各种微波天线和蓝牙技术等。图6 是该软件对双指数脉冲信号沿电缆进入机箱后的效应进行仿真分析的结果。

国外电磁兼容性仿真发展概况

1.5 FIDELITY 软件

FIDELITY 软件由Zeland公司研制,主要采用非均匀网格FDTD技术,可分析复杂填充介质中的场分布问题,其仿真结果主要包括:S 参数、VSWR(驻波比)、RLC 等效电路、坡印亭矢量、近场分布和辐射方向图,具体应用范围主要包括微波/毫米波集成电路(MMIC)、RFDCB、RF 天线、HTS 电路和滤波器、IC 内部连接、电路封装等。
